Большой обзор Гелитрек
Принцип работы, характеристики, комплектация, ограничения щупового метода и порядок применения.
Контроль герметичности способом щупа
Гелитрек — портативные гелиевые течеискатели
Комплект для поиска и локализации течей гелием: прибор с непрерывной индикацией концентрации He, щуп, редуктор, фильтры, документация и эталонная гелиевая течь для проверки чувствительности.
0,1-100 % об. Heприбор до 0,7 кгвыход на режим 30 с−20…+45 °C
0,1-100 %индикация объёмной доли He
30 свыход на режим
≤ 0,7 кгмасса течеискателя
≥ 4 чработа от аккумулятора
−20…+45 °Cрабочие температуры
Баллонгелий
Редуктордавление
Объектзона контроля
Щуппроба газа
Приборсигнал
Что такое Гелитрек

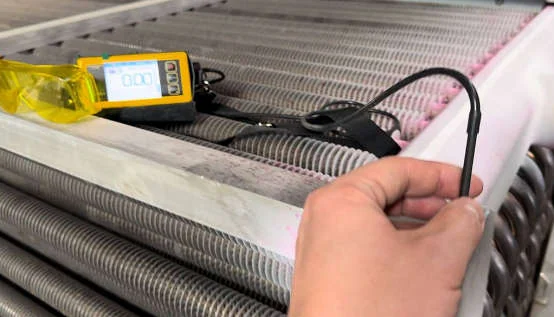

«Гелитрек» — инженерная линейка для оперативного контроля герметичности. Объект заполняют гелием или гелийсодержащей смесью, а оператор перемещает щуп вдоль соединений и локализует устойчивое превышение сигнала над фоном.
Малая масса и габариты позволяют свободно перемещаться по изделию без стационарного стенда, а щуповой метод обеспечивает работу в реальном времени благодаря малой длине пробоотборного тракта.
В наличииКомплекты доступны для оперативной поставки; типовой срок отгрузки из наличия — до 10 рабочих дней.
ВнедрениеПомогаем развернуть участок контроля, настроить критерии приемки и документировать параметры испытаний.
СервисВыполняем обслуживание, поставку расходных материалов, фильтров, щупов и запасных узлов.
ОбучениеПроводим инструктаж операторов и практическую подготовку работе способом щупа.
Газовый путь
Калибровка и проверка чувствительности
Перед испытанием отклик прибора подтверждают по эталонной гелиевой течи: фиксируются время обнаружения и стабильность показаний, что позволяет задать корректные параметры поиска на объекте.
Подробные материалы для выбора
Реальные элементы комплекта
Состав комплекта
Течеискатель
Регистрация гелия и отображение сигнала оператора.
Щуп

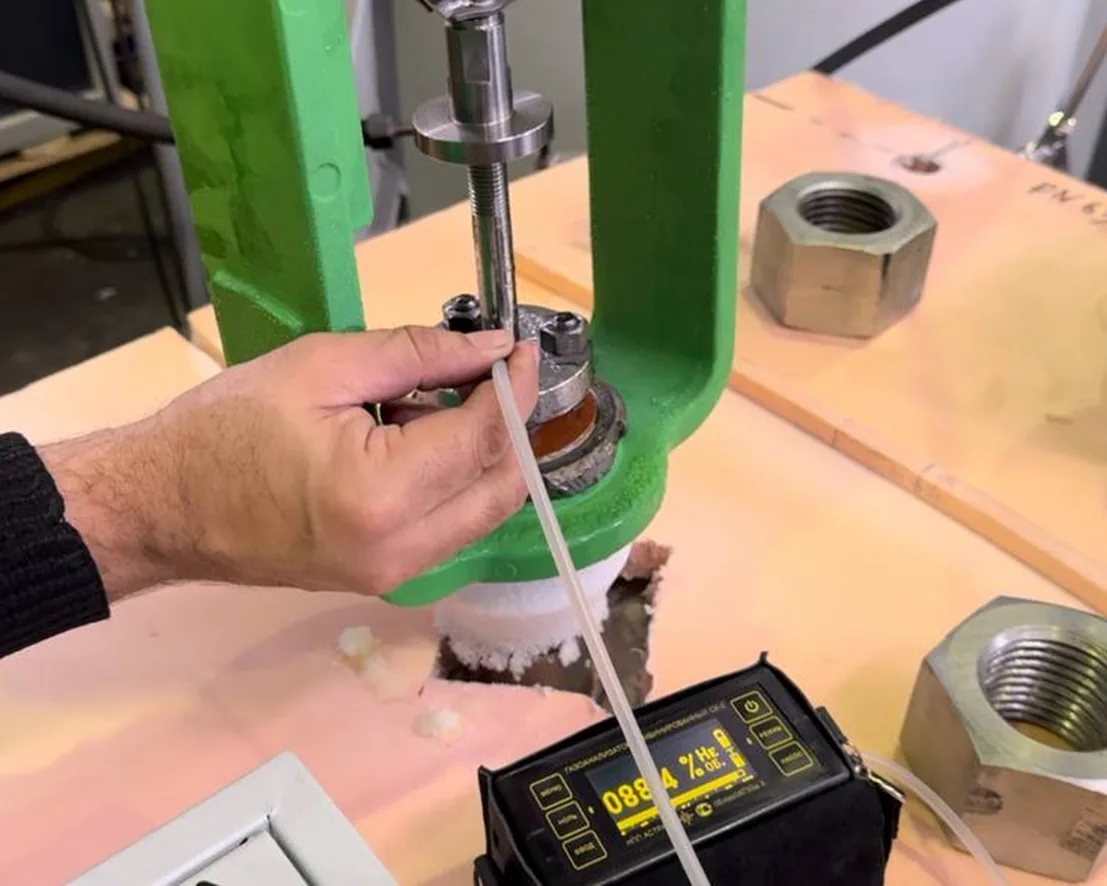

Локальный отбор пробы у сварных швов, фланцев и арматуры.
Фильтры
Защита пробоотборного тракта от пыли и влаги.

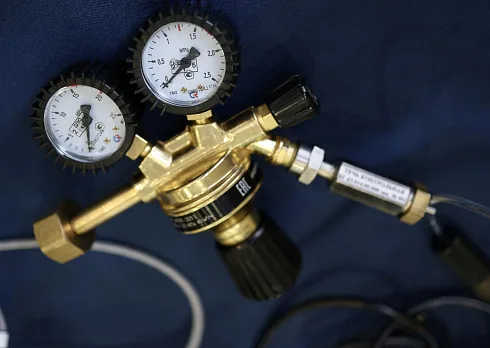

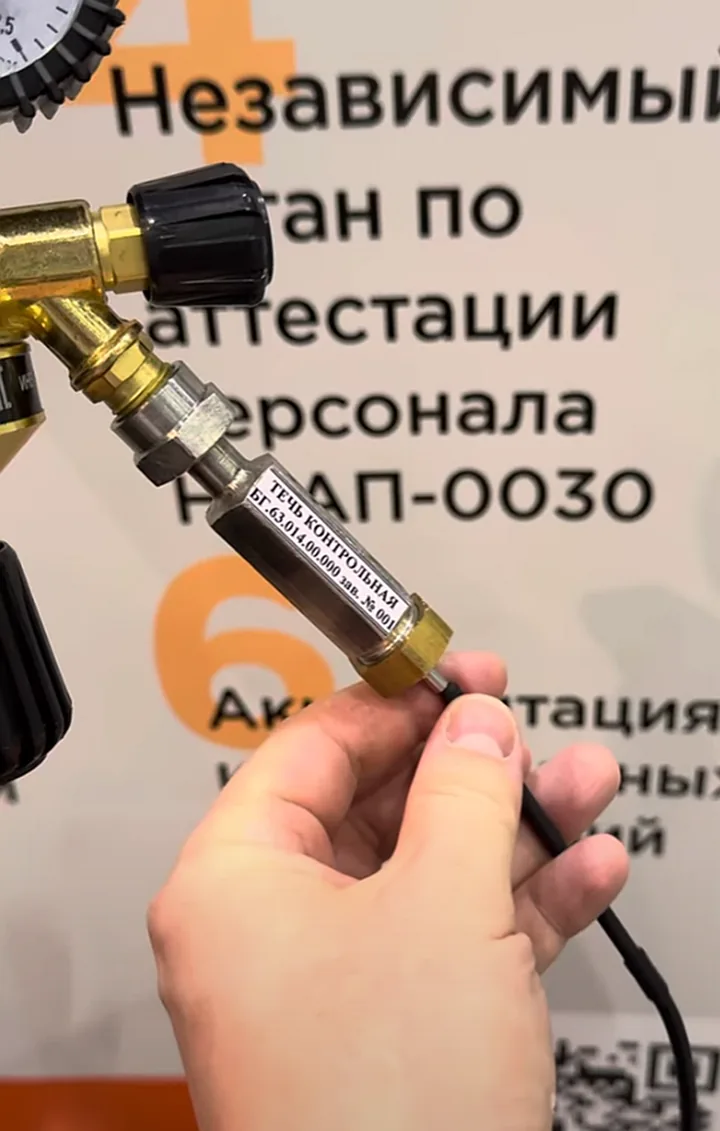

Эталонная течь
Проверка чувствительности перед испытанием.
Редуктор
Подача гелия с контролем давления.
Документация
Паспортные режимы, ограничения и порядок проверки.

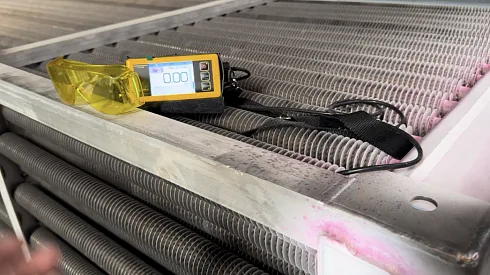

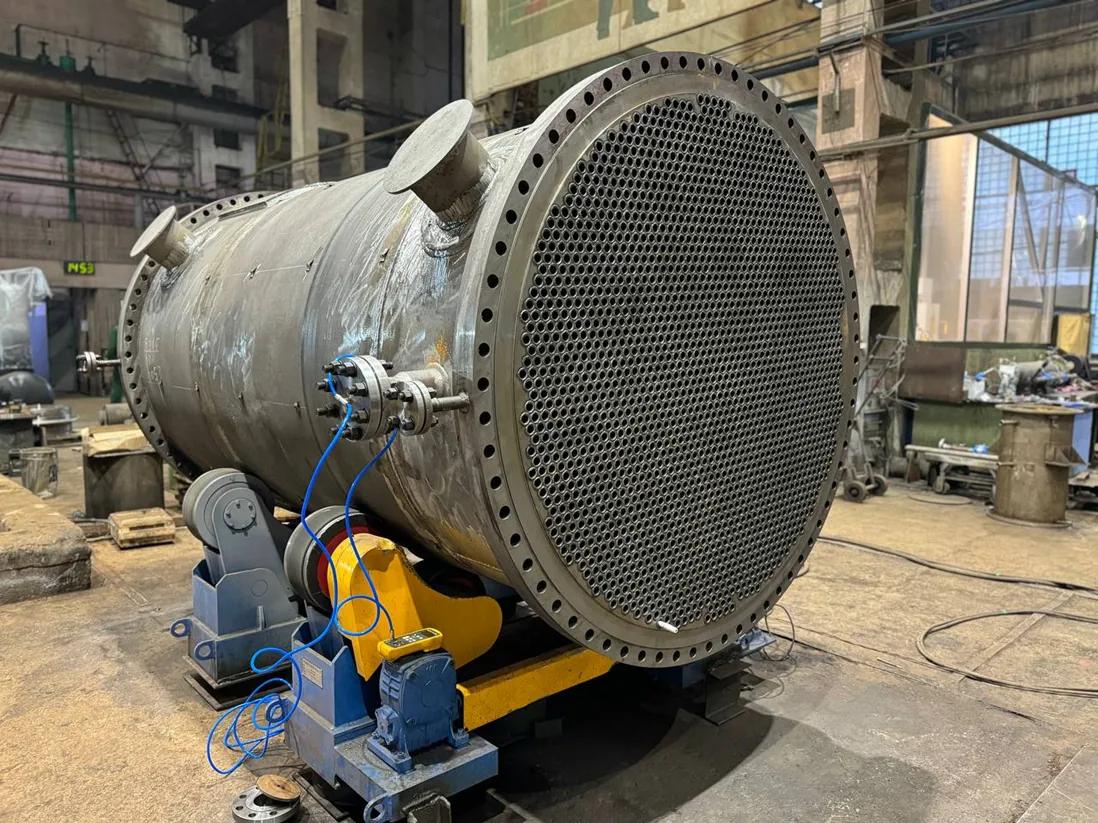

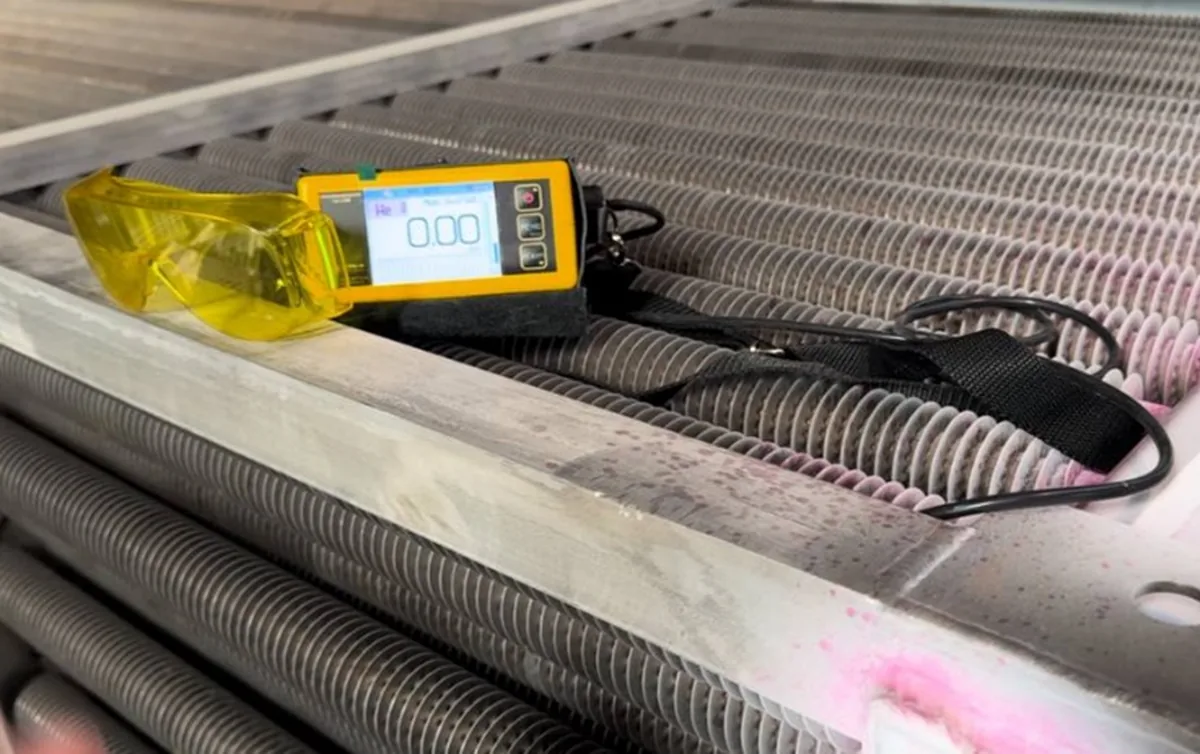

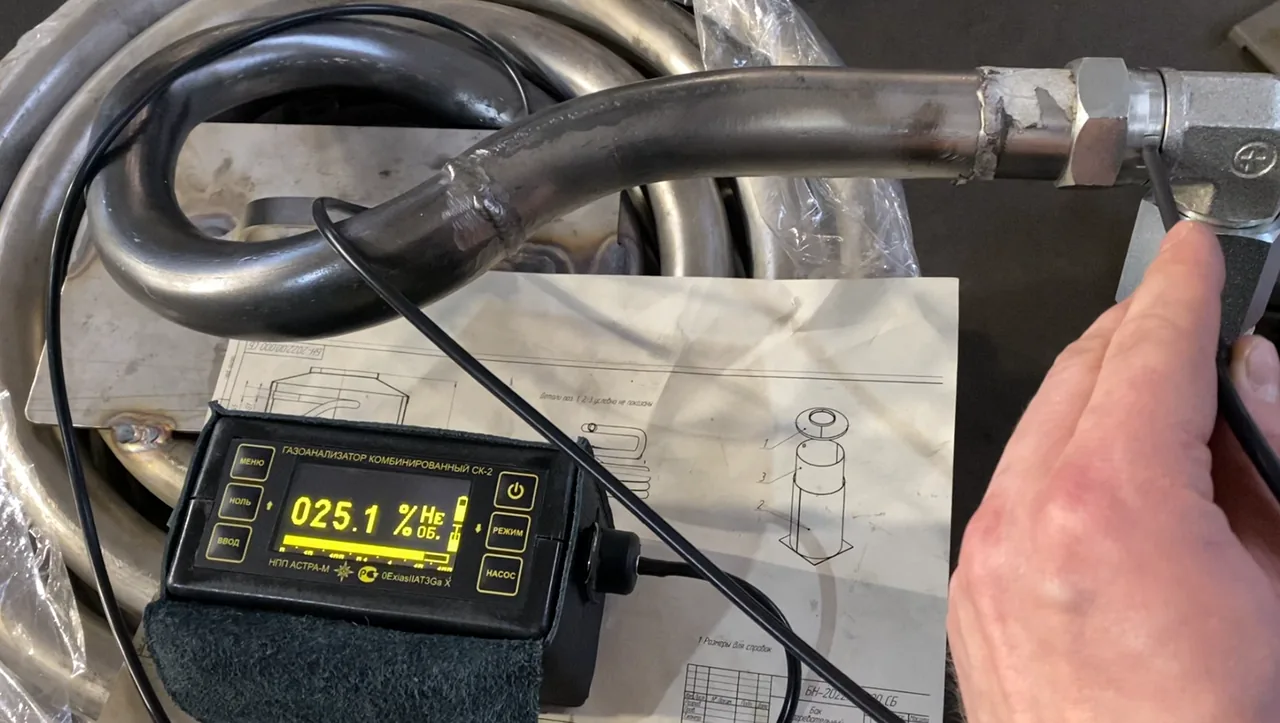

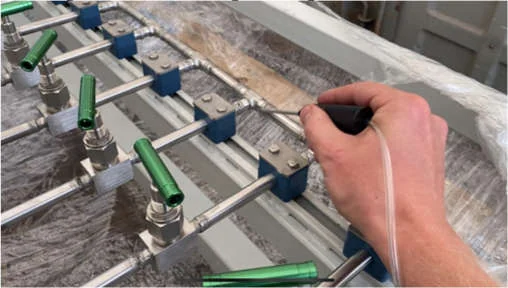

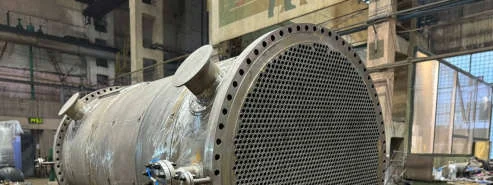

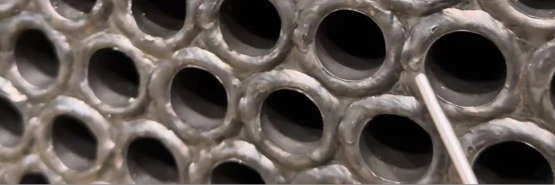

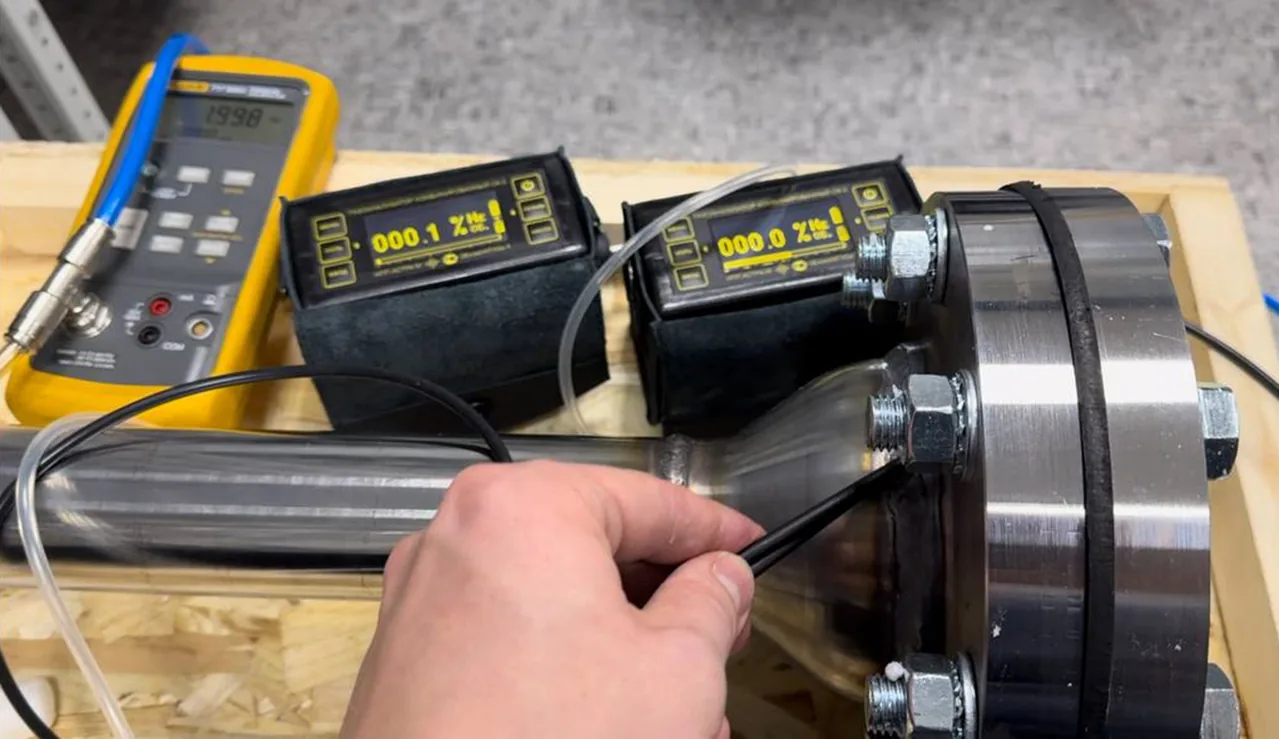

Использование на реальных объектах
Обучение и аттестация операторов
Курс «Основы течеискания и вакуумной техники»: теория контроля герметичности и практическое обучение работе с комплектом. Пусконаладку, ввод в эксплуатацию и инструктаж проводят специалисты, аттестованные в области неразрушающего контроля по методу течеискания.
Что влияет на достоверность контроля
Фон гелияПроверять чистый воздух и проветривать зону после продувки.
ФильтрМенять или проверять при замедленном отклике прибора.
ТемператураПовторять проверку чувствительности после перехода между условиями.
ДавлениеЗадавать по редуктору и контролировать стабильность объекта.
Стабилизация после включения
0 минутвключение
0-10 минутвнутренняя калибровка и стабилизация
10 минут и далеепроверка по эталонной течи
после проверкиконтроль объекта
Лабораторная проверка не заменяет подтверждение чувствительности на холодном объекте, при другой влажности или после транспортировки.
Запросить подбор комплекта
Опишите объект контроля, рабочее давление, требуемый уровень обнаружения течи, условия испытаний и необходимость эталонной гелиевой течи.
